中國新型涂料網(wǎng)訊：
一、環(huán)氧耐磨地坪涂料的涂層結(jié)構(gòu)

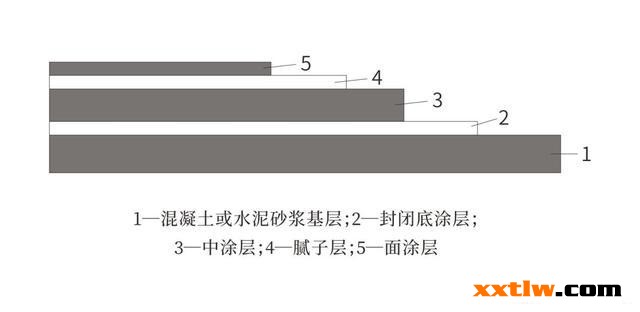

不同種類的環(huán)氧耐磨地坪涂料的涂層結(jié)構(gòu)不同，但是也是大同小異，基本上是由封閉底層圖、中涂層、膩子層和面涂層組成，差別在于中涂層，有的是普通薄層型涂層，有的是含有粗粒徑填料的厚膜涂層，有的是加玻璃纖維增強的增強型涂層。
二、涂料施工的環(huán)境要求
涂料施工時的環(huán)境條件對地坪涂裝工程質(zhì)量有著很大的影響，其要求主要是從涂料的固化條件和施工環(huán)境影響兩個方面去考慮。
1、涂裝固化條件。采用胺類固化劑（比如脂肪胺、芳香胺、低分子胺、聚酰胺等）的環(huán)氧封閉底漆、中途漆和面漆等，涂料的施工環(huán)境溫度應(yīng)該在10℃以上，這是因為環(huán)氧基與氨基的反應(yīng)一般在10℃以下很緩慢，5℃以下基本不反應(yīng)，雖然能夠使用促進(jìn)劑進(jìn)行改善，但這在根本上并不能夠解決所有問題。
另一方面，在地材表面溫度不能夠滿足高于涂裝環(huán)境露點3℃以上時，底材表面容易結(jié)露造成后道涂膜附著力不佳，以及在涂漆后，漆膜未干前表面結(jié)露即有一層水膜造成表面缺陷。特別是面漆包括溶劑型環(huán)氧和無溶劑型環(huán)氧，在這種情況下，水蒸氣容易與漆中胺固化劑反應(yīng)，從而造成涂膜表面光澤低、發(fā)霧、發(fā)白、發(fā)黏、油點、硬度低等，降低表面裝飾效果，嚴(yán)重時還會造成返工。所以可以采用露點管理方法確定涂料環(huán)境溫度是否滿足涂裝要求。首先用溫濕度計測出環(huán)境溫濕度，根據(jù)溫濕度查出空氣露點；再用表面測溫儀測出底材表面溫度和查出的露點對比，來看底材表面溫度是否高于涂裝環(huán)境露點3℃以上。對于底材表面溫度高于涂裝環(huán)境露點3℃以上這一要求，并不僅僅涂漆時要求達(dá)到，在漆膜基本干燥前也是如此。特別是無溶劑面漆，表干時間一般比較長，涂漆后如果馬上下雨或者在冬春季的傍晚施工都是有危險的。但有時候因為工期緊，需要采取措施改善涂裝環(huán)境，比如開啟空調(diào)加溫和抽濕，對涂料進(jìn)行改進(jìn)，對涂裝環(huán)境加強測試來盡量抓住有利時機施工等等。
2、施工環(huán)境影響。環(huán)氧地坪涂料施工時要求潔凈無塵的施工環(huán)境，在養(yǎng)護(hù)期間要求環(huán)境密封等等。施工場所不允許有粉塵飛揚，不允許受到雨水侵害，也不允許有較大的流動等。
