中國新型涂料網(wǎng)訊：
簡 介：
近年來，隨著外墻膩?zhàn)?/strong>的廣泛推廣，生產(chǎn)的外墻膩?zhàn)又饕罁?jù)JC/T157-2009《建筑室外用膩?zhàn)拥认嚓P(guān)標(biāo)準(zhǔn)而生產(chǎn)，該標(biāo)準(zhǔn)主要針對(duì)施工性、干燥時(shí)間、打磨性、耐水性、柔韌性、吸水量、耐堿性、初期干燥抗裂性和黏結(jié)強(qiáng)度等項(xiàng)目做了規(guī)定，而沒有對(duì)影響泛堿、發(fā)花主要根源膩?zhàn)拥膲A性作出相應(yīng)規(guī)定。外墻干粉膩?zhàn)拥酿そY(jié)強(qiáng)度主要有水泥等物質(zhì)來提供，近年來水泥價(jià)格持續(xù)上漲，而外墻膩?zhàn)邮蹆r(jià)未漲反跌。為降低成本，將水泥用一定比例的灰鈣粉代替，而灰鈣粉為強(qiáng)堿性物質(zhì)，會(huì)導(dǎo)致普通的外墻抗堿底漆不能完全封閉膩?zhàn)拥膲A性，從而造成外墻涂料的泛堿發(fā)花。硅溶膠能與無機(jī)鹽、金屬氧化物生成新的硅酸鹽無機(jī)高分子化合物，并以此制得的無機(jī)復(fù)合乳液型底漆封閉性能最佳。有機(jī)無機(jī)復(fù)合外墻抗堿底漆以硅溶膠和乳液一定的配比制成，具有最佳的抗堿效果。
制備及檢測：
Ø 原材料
納米硅溶膠4款，分別編號(hào)a-d；底漆乳液5款，分別編號(hào)A-E；金紅石型鈦白粉；沉淀硫酸鋇；多種助劑。
Ø 底漆配方及工藝

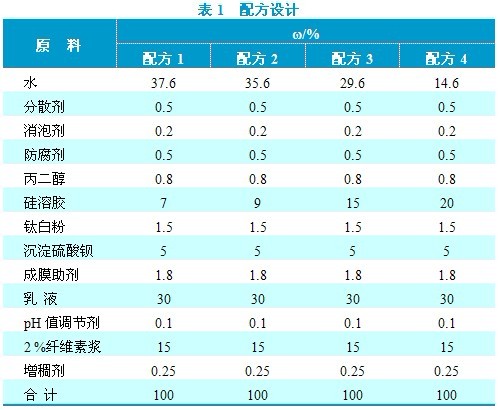

① 配方設(shè)計(jì)（見表1）
② 制備工藝
按照表1所示基本配方順序依次加入水、助劑、顏填料，高速分散（2000-40000 r/min）20 min，然后在中速攪拌下（1000-1500 r/min ）順次加入成膜助劑、乳液、助劑。
Ø 樣品、樣板的制備及性能評(píng)測
① 貯存穩(wěn)定性的檢測
依次用a-d納米硅溶膠分別與A-E底漆乳液用配方1-4制備樣品，共計(jì)80個(gè)，然后將樣樣品進(jìn)行常溫貯存穩(wěn)定性（25 ℃，90 d）和熱貯存穩(wěn)定性（50 ℃，30 d）測試，分析結(jié)果得出：b、c硅溶膠和A、B底漆乳液搭配貯存相對(duì)穩(wěn)定。
② 抗泛堿性測試

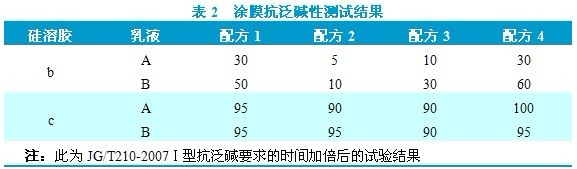

按JG/T210-2007標(biāo)準(zhǔn)中的6.14抗泛堿性測試方法，144 h后檢測結(jié)果見表2。
由表2可得，b硅溶膠與A丙烯酸乳液搭配抗泛堿效果最優(yōu)。
③ 抗鹽析測試

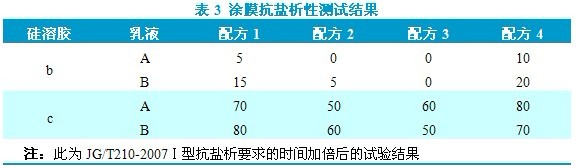

按JG/T210-2007標(biāo)準(zhǔn)中6.15抗鹽析性測試方法，288 h后檢測結(jié)果見表3。
由表3可得b硅溶膠與A丙烯酸乳液搭配抗鹽析效果最優(yōu)。
④ 耐水性測試
按JG/T210-2007標(biāo)準(zhǔn)中6.10耐水性測試方法，檢測b硅溶膠搭配A丙烯酸乳液涂膜耐水性，結(jié)果見表4。
由表4可得：b硅溶膠與A丙烯酸乳液搭配比例為配方2時(shí)，涂膜耐水性最優(yōu)。
⑤ 全項(xiàng)目檢測結(jié)果

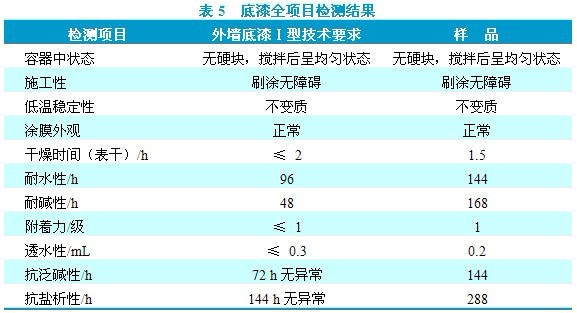

將b硅溶膠搭配A丙烯酸乳液采用配方2配制涂料，按JG/T210-2007標(biāo)準(zhǔn)全項(xiàng)目檢測，實(shí)驗(yàn)結(jié)果見表5。
由表5可見b硅溶膠搭配A丙烯酸乳液采用配方2制備的涂料各項(xiàng)指標(biāo)均符合JG/T210-2007標(biāo)準(zhǔn)要求，抗泛堿、抗鹽析、耐水性等指標(biāo)遠(yuǎn)遠(yuǎn)超過建筑外墻底漆Ⅰ型產(chǎn)品要求。
