涂料涂裝：無氣噴涂技術

中國新型涂料網訊：
一、無氣噴涂介紹

1、無氣噴涂的概念

無氣噴涂就是使用電動、氣動、液壓等動力方式將涂料吸入并加壓成10-40MPa高壓狀態，涂料通過特殊耐磨材料的噴嘴瞬間噴出，涂料迅速膨脹、霧化，噴向被涂面形成涂層，稱為無空氣噴涂，簡稱無氣噴涂。

2、無氣噴涂的優點

無氣噴涂有以下優點：

——極佳的表面質量，無氣噴涂將涂料用高壓噴射霧化成細小的微粒，使其均勻地分布于工件表面，形成光滑、致密的涂層；

——滿意的施工效率，是空氣噴涂的十倍以上，施工效率高達500m2/h以上；

——提高附著力，延長涂層壽命 ；

——節省涂料，涂料利用率高達60%以上(空氣噴涂為30-40%)。

3、無氣噴涂的適應范圍

無氣噴涂適用范圍十分廣泛。

——可以噴涂全部常規涂料；

——適合高粘度、厚漿型涂料、無溶劑型等重防腐涂料的施工。

——適用工業領域：

——船舶、鋼結構、機車車輛、石油化工、工程機械、橋梁、隧道、船閘、建筑、機床、家具、儀器儀表、醫藥、國家重點工程等領域。

1、典型鋼桶噴涂方案（雙色）

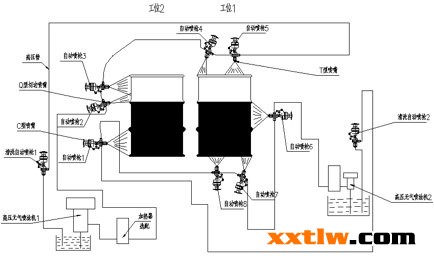

雙色系統的運行：

當桶運行到工位1時，高壓無氣噴涂機1、2工作，控制系統控制電磁閥打開自動噴槍4、5、6、7、8進行噴涂；

當桶運行到工位2時，高壓無氣噴涂機1、2工作，控制系統控制電磁閥打開自動噴槍1、2、3進行噴涂；

清洗時，高壓無氣噴涂機1、2工作，清洗自動噴槍1、2打開，系統自動回流。

2、雙色系統的典型配置

涂料：聚氨酯烤漆（霧化壓力8Mpa）

噴涂機： 2臺（2色）

自動噴槍： 10把

噴嘴： 10顆

高壓管：若干

涂料加熱器： 2臺

噴涂機的主要技術參數：

——壓力比 ：即涂料輸出靜壓力和進氣壓力之比。

——空載排量 （L/min）：指噴涂機在額定進氣壓力下，在輸出不帶負載下的排量。

3、鋼桶噴涂工藝特點

——噴桶涂料一般為中低粘度的涂料以及水性涂料

——噴涂工藝的特點：噴涂面平整

——噴涂面多(上中下三面噴涂)

——噴涂工位多

1、無氣噴涂機的選型

無氣噴涂機壓力比要適中，30-45：1為宜，壓力太高涂料反彈厲害，利用率低。

正確選用噴涂壓力是節能減排的途徑之一。流量要大，40-50L/min為宜。

一般一臺噴涂機要帶多顆噴嘴。

流量大可以減少噴涂機的換向頻率，減少易損件的消耗，可以減小壓力脈動，使涂裝更加均勻。

我廠提供2種無氣噴涂機供大家選擇：GPQ9C-II、JPT4438。

（1）GPQ9C-II簡單介紹



主要技術參數：

(1)、壓力比：32：1

(2)、空載排量(L／min)：52

(3)、進氣壓力(MPa)：0.3～0.6

(4)、空氣消耗量(L/min)：100～1000

(5)、外形尺寸長×寬×高：600×620×1030

(6)、重量：73kg

根據制桶的噴涂特點，此泵是我廠在GPQ9C基礎上改進型：

（1）加裝了穩壓過濾器，過濾器中的濾網有60目，80目，100目供選擇，減少堵槍的發生；

（2）加長了消音器，增強了消音效果，減小了冰塞機率；

（3）加長行程，使泵在相同噴涂量的情況下，運行次數更少，更加平穩，密封圈更換頻率減少。

（2）JPT4438簡單介紹



主要技術參數：

(1)、壓力比：44：1

(2)、空載排量(L／min)：38

(3)、進氣壓力(MPa)：0.1～0.5

(4)、空氣消耗量(L/min)：100～1200

(5)、外形尺寸長×寬×高：650×720×1300

(6)、重量：85kg

相對于GPQ9C-II其主要特點在于：

（1）啟動壓力低，最低正常啟動壓力在0.15Mpa；

（2）機械換向式馬達故障率低，噪音�。�

（3）其行程比GPQ9C-II更長。

2、自動噴槍的選擇

（1）自動噴槍的特點

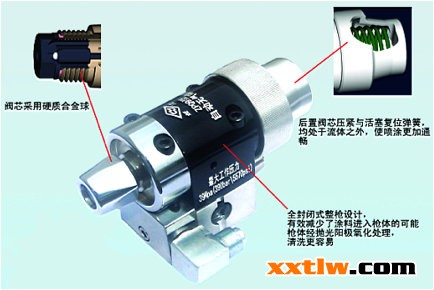

自動噴槍是涂料開關，在噴桶行業的要求：開關迅速、故障率少、拆裝方便，易損件好換。我廠提供一種自動噴槍：ZPQ9。



自動噴槍ZPQ9產品特點：

——ZPQ9型無氣噴槍是我廠最新研制的產品，全封閉式設計，槍體表面陽極氧化處理，外形美觀；

——拉針采用新型結構，完全解決了槍針斷裂的問題；

——最低進氣壓力0.3Mpa，最高工作壓力可達39Mpa；

——噴涂涂料范圍廣，能噴涂全部常規涂料，又適應所有長效噴涂；

——ZPQ9接噴嘴接口M18x1.5，ZPQ9A可以接國外噴嘴；

（2）噴嘴介紹

無氣噴嘴就是不需要空氣輔助就可以將涂料霧化的噴嘴。其和空氣噴嘴的區別在于：

——無氣噴涂霧幅為扁平扇形，空氣噴涂為圓形；

——無氣噴涂所噴涂料是沒有空氣的，也就減少了在工件表面缺陷的發生概率。

扁平扇形霧化圖案

無氣噴嘴的性能參數：表征無氣噴嘴性能的參數有兩個：流量和幅寬。流量指在額定壓力和介質下，噴嘴口單位時間內排出的液體體積。幅寬指在額定壓力和介質下，從噴嘴口到涂裝表面所形成的覆蓋寬度。

幅寬示意圖

影響無氣噴嘴的性能因數：影響無氣噴嘴的性能因數有很多，主要有三個：壓力、被噴液體粘度和溫度。下表給出各因數對噴嘴性能的影響。

影響流量最大的因數就是壓力，如果忽略其它因數，理論上流量和壓力的關系可以用以下公式來表示：



例如：16C25是在10Mpa壓力下試驗水的流量為1.6L/min，那么在25Mpa壓力下的流量應為:

即16C25噴嘴在25Mpa壓力下試水流量為2.5L/min。

（3）鋼桶涂裝噴嘴的要求及特點

——霧化質量好，漆膜厚度均勻；

——分色處要清晰；

——桶蓋由于圓心和周邊各點的線速度是不一樣的，所以噴涂漆膜厚度均勻尤其重要；

正確選用噴嘴是降低涂料消耗的有效途徑。

我廠噴嘴在典型案例的噴嘴的選擇：C型-- 06C25：2顆；08C30：1顆；08C40：2顆；T型--06T25：2顆；Q型--02Q15：1顆。

（4）鋼桶涂裝常用噴嘴簡介

——C型噴嘴霧化較好，均勻細膩，噴涂后涂膜較光滑、美觀，所以主要應適用于對涂膜外表要求較高的場合，也可用于建筑乳膠漆、高粘度難霧化涂料的噴涂。

C型噴嘴噴霧形狀

——T型噴嘴是專用于噴涂桶蓋的一種噴嘴。

T型噴嘴噴霧形狀

——Q型噴嘴是噴桶切邊的一種噴嘴。其特點是噴涂出的邊界有一邊是非常明顯的直線，用于兩色之間。此種噴嘴一般幅寬較窄。

Q型噴嘴噴霧形狀

噴嘴的安裝形式：我廠的噴嘴有兩種安裝形式，固定式（即標準噴準）和柱式回轉式（ZHP）。推薦使用柱式回轉式（ZHP），當槍嘴堵時可以實現快速拆卸及排堵。

（5）噴嘴的參數介紹

噴嘴參數的三種表示方法：

a、噴射角和孔徑，如德國瓦格納公司。

如編號為0090521噴嘴，0090為標準型噴嘴編號，5表示噴射角度為50°，21表示孔徑為0.021×25.4≈0.53mm。

b、噴幅和孔徑，如美國Graco公司。

如163-319則表示163系標準型噴嘴，噴幅為3×2=6in（152mm）；孔徑為0.019in（0.48mm）。Graco221系列則是代表回轉型噴嘴。

c、流量和幅寬，數表示法與標準型噴嘴相同。如中國重慶長江涂裝機械廠。



上述噴嘴的三種表達方式存在一定的換算關系。（試驗介質為清水；試驗壓力10MPa。）

噴嘴孔徑與流量對照表：

注意：上述流量都是在10Mpa壓力下試驗水得到的。

3、涂料加熱器

CH-02型涂料加熱器用于單組份高壓無氣噴涂系統中，通過提高涂料溫度，使涂料液體的粘度降低，有利于涂料噴涂，提高操作效率；

通過加熱涂料，降低涂料粘度，可減少溶劑的使用量 ，是減排的有效途徑；

CH-02型涂料加熱器為間接電加熱，具有控溫精度高，顯示直觀，操作方便的特點。



加熱器的主要技術參數：

（1）供電電源220V，50/60Hz單相,9安

（2）電熱管功率2000 瓦特

（3）加熱器涂料通道接觸面積403 cm2

（4）涂料通道直徑10 毫米

（5）涂料通道長度430 cm

（6）最大的工作壓力32 MPa

（7）溫度使用操作范圍25-80°C

（8）加熱能力60升/小時r.@ 50°C ΔT（以10#機械油為試驗介質）

（9）涂料輸入接頭M16x1(f)

（10）涂料輸出接頭M16x1(f)

（11）電纜輸入接頭.3/4 npt

（12）外形尺寸 (高x寬 x深)58 cm x 28 cm x 21 cm

（13）加熱管部份材料.不銹鋼 1Cr18Ni9Ti

（14）安裝方式壁掛式安裝支架

（15）重量29 公斤

四、無氣噴涂機的正確使用和安全操作

無氣噴涂機在噴涂時，應掌握下列要點：

1、噴涂距離：是指噴槍前部與鋼結構表面的距離一般為30cm。噴涂距離保持恒定是確保涂層均勻的重要因素。

2、噴槍使噴束自始至終垂直于表面（見下圖）。



3、噴槍移動速度或工件的移動速度

在噴涂工藝中，每種涂料必須達到其規定膜厚；按既確定膜厚而選擇的噴嘴有其固定的流量和噴幅，所以噴槍移動速度是掌握控制膜厚的主要因素。

在制桶噴涂中，不是噴槍的移動，而是采取的工件的旋轉，所以在旋轉噴涂的時間是非常重要的，以取得均勻的膜厚。

4、噴嘴的磨損與及時更換

經過一段時間的使用，噴嘴不同程度的受到磨損。噴嘴磨損后，噴孔變得大而圓，噴出涂料的扇形面變小，流量增大，嚴重影響漆膜的外觀質量及膜厚質量，導致涂料浪費。當噴嘴流量增大至標準流量的30—50%時，必須更換噴嘴。

5、噴涂機安全操作規程

——任何時候不允許將噴槍對準自己或他人，以免高壓涂料傷害人體。

——不準在未卸壓力及進氣開關開啟的情況下松動涂料泵、高壓軟管及噴槍等處的連接部位。

——請嚴格遵守涂料及稀料產品說明書中有關安全、衛生及環保的規定。如發生傷害危險時，請先用清水清洗，并立即看醫生并告知受傷情況及您使用的涂料、稀料的種類。

——進氣壓力不得高于說明書規定的壓力。

——無氣噴槍不噴或更換噴嘴時，必須鎖上保險片，或者關閉氣源

——噴涂機必須置于通風良好的場所。

——噴涂機操作人員必須經過專業培訓方能使用。
