1.1主要原料
聚醚二元醇(N220)、聚醚三元醇(330N)：山東東大;甲苯二異氰酸酯(TDI)、二苯基甲烷二異氰酸酯(MDI)：進(jìn)口;氯化石蠟(52#)：弘旺化工;滑石粉：廣州鏵駿化工;液體MOCA(ML-200)：湘園特種精細(xì)化工;鄰苯二甲酸二丁酯(DBP)：廣州壯達(dá)化工;煅燒高嶺土：億峰化工;溶劑油(120#);烷烴油：廣州聯(lián)卓貿(mào)易;二月桂酸二丁基錫(T-12)：惠州科盛貿(mào)易;DMDEE：上海鑫銳化工;消泡劑(ST-530、ST-580)：三拓化學(xué)。
1.2基本配方
A、B組分基本配方見表1。

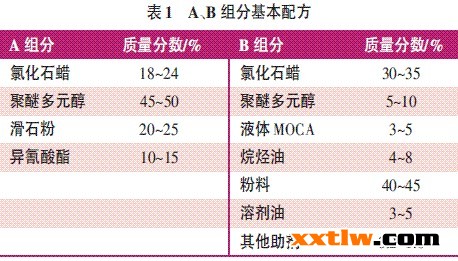

表1 A、B 組分基本配方
1.3制備過程A組分：將聚醚多元醇、滑石粉、氯化石蠟等按一定比例加入四口燒瓶中，升溫至120℃并保持壓力在-0.085MPa以下脫水2h，降溫至82℃加入TDI、MDI反應(yīng)3h，降溫出料即可。
B組分：將氯化石蠟、聚醚多元醇、烷烴油、粉料等按一定比例分散好，加入到四口燒瓶中，升溫至120℃脫水2h，降溫至50℃，加入溶劑油、助劑、液體MOCA等攪拌均勻即可出料。
1.4性能測試
將A、B組分按質(zhì)量比1∶2混合攪拌3~5min后涂膜，在標(biāo)準(zhǔn)試驗(yàn)條件下[溫度(23±2)℃，相對濕度(60±15)%]養(yǎng)護(hù)并檢測。
涂料干燥時間按GB/T16777—1997進(jìn)行測試，采用B法;拉伸性能按GB/T16777—1997，用WDW-5型電子萬能拉力試驗(yàn)機(jī)(廣州澳金工業(yè)自動化系統(tǒng)有限公司)進(jìn)行測定，拉伸速度為500mm/min;其他性能均按照GB/T19250—2003《聚氨酯防水涂料》檢測。
