環(huán)氧樹脂生產(chǎn)工藝

環(huán)氧樹脂生產(chǎn)的主要原材料的性質(zhì)：

   （1）BPA：白色片狀或粒狀晶體，不溶于水，能溶于醇、 醚、丙酮及堿性溶中，室溫下微溶于甲苯、二甲苯，加溫下溶解度急劇增加。

（2）ECH：是一種易揮發(fā)、無色透明液體，有毒！對皮膚有灼傷作用，能嚴(yán)重刺激眼睛，具有和氯氣相似的刺激性氣味，有麻醉性，能溶解于醇、醚及甲苯中，微溶于水。比重１.18，純品沸點116.2℃。取樣化驗時，要取上層。

（3）液堿：淡紫色液體，無機械雜質(zhì)，強堿性，腐蝕性較強。

（4）甲苯：無色有芳香性氣味的易燃液體，有毒！不溶于水，能溶于醇、醚和丙酮。比重0.866，純品沸點110.28℃，取樣化驗時，要取下層。

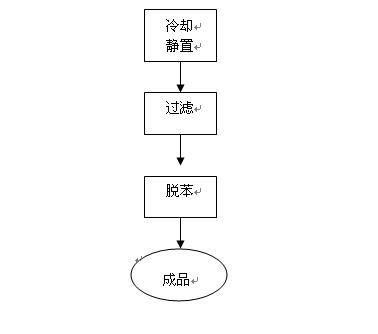

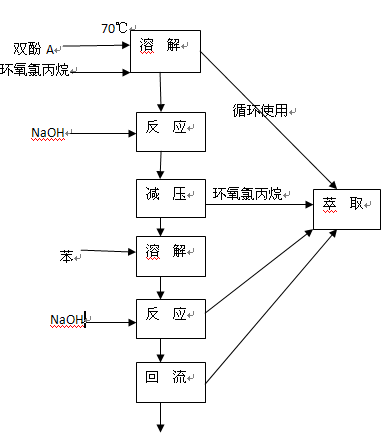

工藝流程框圖：

合成：

工藝流程敘述：

下面流程是從中試角度來進行描述的，其中所用投料量

1.  把雙酚A投入溶解釜中，然后通過環(huán)氧氯丙烷，將夾套通水蒸氣的溫度加熱升溫到70℃左右。

  2.  溶解后，用泵壓入帶攪拌的反應(yīng)釜內(nèi)，開始攪拌，并滴加堿液�？刂品磻�(yīng)溫度為50-55℃，維持一定時間至反應(yīng)結(jié)束后，再在 100減壓至94.661kPa，回收過量環(huán)氧氯丙烷供循環(huán)使用。

3.  回收結(jié)束后再次加入苯溶解，在 65~70℃下再次加堿液，反應(yīng)結(jié)束后用夾套水冷卻，靜置，把苯溶液抽吸到回流脫水釜內(nèi)，下層的鹽腳可以加苯萃取一兩次，抽吸后放掉。

4   在回流脫水釜內(nèi)回流至蒸出的苯清晰天水珠為止。然后冷卻，靜置. 經(jīng)過濾器至貯槽，沉降后抽人脫苯釜脫除苯，先常壓無液溫110℃以上開始減壓至140-143℃無餾出液為止，放料，即得成品。
