環(huán)氧樹脂（1）

按化學(xué)結(jié)構(gòu)，環(huán)氧樹脂可分為三種類型：

1.縮水甘油型環(huán)氧樹脂

這種結(jié)構(gòu)的環(huán)氧化合物是以環(huán)氧氯丙烷與含活性氫的有機(jī)化合物如多元酚、多元醇、多元羧酸和多元胺為原料制備的。

{C}(1)         縮水甘油醚型

由環(huán)氧氯丙烷與雙酚A或丁二醇反應(yīng)制得。

(2) 縮水甘油酯型

均苯三酸三縮水甘油酯，苯二甲酸二縮水甘油酯

(3)氨基環(huán)氧樹脂     由多元胺與環(huán)氧氯丙烷反應(yīng)而得，涂料中不常用。

2.環(huán)氧化烯烴

用過醋酸等氧化劑與碳－碳雙鍵反應(yīng)而得。

3.元素改性環(huán)氧       (1)鹵代環(huán)氧 (2)有機(jī)鈦環(huán)氧 (3)有機(jī)硅環(huán)氧

       雙酚A環(huán)氧樹脂的物理性質(zhì)

一、環(huán)氧樹脂的物理性質(zhì)

在常溫下，M＜500的為液體，M＞500則逐漸過渡到固體。

涂料工業(yè)中使用最多的4種固體環(huán)氧樹脂，其平均分子量為900（E-20）、1400(E-12)、2900(E-06)和3750(E-03)。

(一)溶解性

1. 酮、酯、醚醇類和氯化烴是環(huán)氧樹脂的溶劑。2.溶解性隨M增大而下降。3.多用芳烴與醇的混合溶劑。

（二）混容性

一般與芳香族聚合物是混容的，但不與脂肪族聚合物相混容。

與脲醛樹脂、純酚醛樹脂、不干性醇酸樹脂、丁醇醚化三聚氰胺甲醛樹脂混容好。

混容性測定方法：將樹脂混合物溶入適當(dāng)?shù)幕旌先軇┲�，傾在玻璃板上制成薄膜，然后在100℃烘干1h，取出觀察漆膜的澄清度。漆膜渾濁表示不混容；漆膜云霧狀表示微混容；漆膜透明表示混容。

二、環(huán)氧樹脂的特性指標(biāo)

1.環(huán)氧值E：100克環(huán)氧樹脂中含環(huán)氧基的當(dāng)量數(shù)。  e.g. E-51，舊稱618，環(huán)氧值0.48~0.54。

2.環(huán)氧當(dāng)量Q_E：含有一個當(dāng)量環(huán)氧基的樹脂的克數(shù)。

3.酯化當(dāng)量E_g：  酯化1摩爾單羧酸所需環(huán)氧樹脂的克數(shù)。

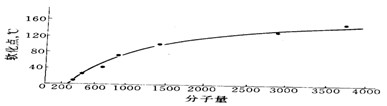

4.軟化點(diǎn)：軟化點(diǎn)越高，分子量越大。

     5.氯值：指100克環(huán)氧樹脂中含氯的摩爾數(shù)。產(chǎn)品中微量氯的存在會干擾其固化，并明顯降低固化物的電性能。
