新型涂料網(wǎng)訊：
目前我國大量使用的溶劑型木器漆，如聚氨醋（PU）木器漆等，會釋放出大量VOC，嚴(yán)重危害消費(fèi)者健康和生態(tài)環(huán)境。隨著各國對溶劑型木器漆的限制使用，水性涂料日漸獲得社會肯定，被越來越廣泛地用在各種家具涂裝上。
水性涂料是減少VOC的最佳涂料，是從根本上解決家具涂飾對環(huán)境污染問題的一個可行性措施。水性木器涂料以水代替有機(jī)溶劑作為分散介質(zhì)，大大減少了涂料中有機(jī)溶劑的揮發(fā)對大氣和人體的危害。目前水性木器涂料在歐美等國家已成為市場暢銷產(chǎn)品，在我國正悄然興起。
涂料只有在涂裝成膜后才能真正實(shí)現(xiàn)其作為商品的使用價值，漆膜質(zhì)量對高檔家具的表面質(zhì)量至關(guān)重要，在很大程度上決定著家具市場的競爭能力。附著力是指漆膜與被涂材料表面通過物理和化學(xué)作用結(jié)合在一起的牢固程度。附著力的大小在很大程度上決定著漆膜質(zhì)量的優(yōu)劣，而涂布量的多少又影響到附著力的大小，因此，有必要提高家具用水性涂料漆膜附著力的涂布量工藝技術(shù)。

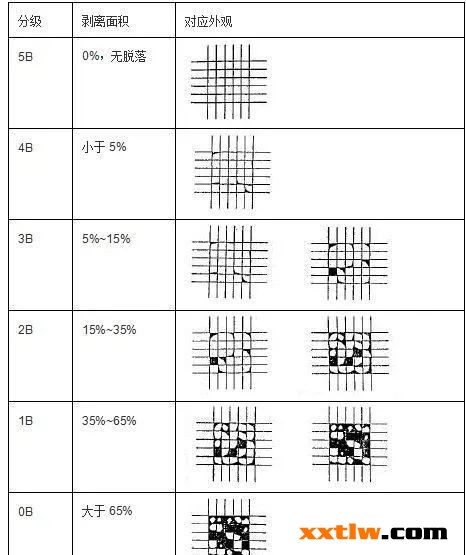

水漆附著力的大小，我們可以通過一個試驗(yàn)了解。拿一塊硬楓薄木貼面家具板件，順木紋方向砂磨后，按規(guī)定的涂布量噴涂兩遍水性封閉底漆、兩遍底漆和兩遍面漆。在溫度為25℃、相對濕度為77％的恒溫恒濕房里陳放7d后，用漆膜附著力多用途干膜檢驗(yàn)儀PIG進(jìn)行附著力測試。在顯微鏡下觀察切割方格中漆膜剝落情況，并統(tǒng)計割痕交叉處漆膜剝落的格數(shù)。以漆膜剝落的格數(shù)占全部切割方格的百分率來評價漆膜附著力的優(yōu)劣。以割痕交叉處漆膜剝落率作為評價附著力的指標(biāo)，剝落率越大，表示附著力越差；剝落率越小，表示附著力越好。
關(guān)于漆膜的附著力，一般來講，涂布量越大，漆膜越厚，附著力越小。各層的涂布量不同，厚度不同，對于整個漆膜而言，結(jié)構(gòu)不同，附著力會有所不同。對于采用同一種方式來涂裝的同一個物品，不同區(qū)域附著力不同，主要是由于涂飾不均勻、粗糙度不均勻以及木材的具體結(jié)構(gòu)差異所引起的。
附著力隨著封閉底漆涂布量的增加而減小，隨著底漆涂布量的增加而增大，隨著面漆涂布量的增加而減小。這是因?yàn)樗员奖忾]底漆是單組分的涂料，成膜固化屬于物理變化。涂料在噴涂到白坯上時，封閉底漆直接與木材接觸，漆膜在白坯表面的導(dǎo)管或其他細(xì)小溝槽里形成一系列的“漆釘”。附著力的大小很大程度上決定著涂料向基材表面滲透的程度和形成“漆釘”的多少。
在白坯表面粗糙度一定的情況下，涂布量太小，涂料與基材不能形成足夠的“漆釘”，附著力會降低；當(dāng)涂布量過大時，部分涂料不能滲透到木材的毛細(xì)孔隙結(jié)構(gòu)中而堆積在白坯表面，附著力也會降低。為了獲得較好的漆膜附著力，合理的涂布量為：封閉底漆的每遍涂布量為80g/㎡、底漆每遍涂布量為120g/㎡、面漆每遍涂布量為100g/㎡。
