一些環(huán)氧樹脂的制備
一、雙酚A環(huán)氧樹脂的制備

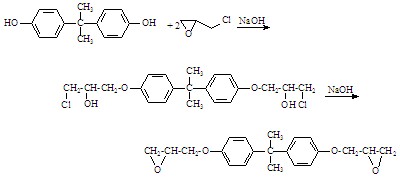

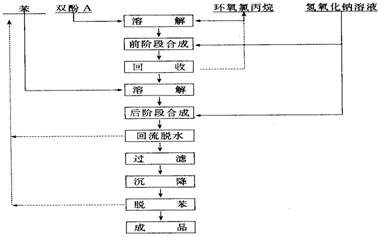

我國采用二步加堿法來制造低分子量的環(huán)氧樹脂。其優(yōu)點是避免環(huán)氧氯丙烷的水解，提高環(huán)氧氯丙烷的回收量。因為NaOH在促進(jìn)環(huán)氧氯丙烷與雙酚A化合的同時，也能使環(huán)氧氯丙烷水解損耗，必須控制適當(dāng)?shù)墓に囈越档蛦魏摹Ｒ韵率枪に嚵鞒蹋?/span>
（二）縮水甘油酯環(huán)氧樹脂的合成
環(huán)氧酯漆用途很廣，是目前環(huán)氧樹脂涂料中產(chǎn)量大的一種。環(huán)氧酯底漆對鐵、鋁金屬有很好的附著力，漆膜堅韌，耐腐蝕性較強，大量用于汽車、拖拉機或其他設(shè)備打底。近年來我國水稀釋性環(huán)氧酯底漆大量應(yīng)用于陽極電泳涂漆工藝中。
1.反應(yīng)式
2.典型配方
|
E-12環(huán)氧樹脂 |
300 |
|
脫水蓖麻油酸 |
200 |
|
二甲苯（回流用） |
30 |
|
二甲苯（稀釋用） |
470 |
環(huán)氧酯的性能與脂肪酸用量有密切關(guān)系，當(dāng)脂肪酸用量增加時，粘度、硬度降低，對溶劑的溶解性增加，刷涂性、流平性改善。干燥速度以中油度最好，一般室外耐久性也較好。但環(huán)氧酯涂料中因含大量醚鍵，耐曬性不如醇酸樹脂漆好。
環(huán)氧樹脂涂料
1.胺固化環(huán)氧涂料
|
組分一 |
組分二 |
|
環(huán)氧樹脂（環(huán)氧當(dāng)量500）：50 脲醛樹脂（固體份60%）：2.5 二甲苯： 22.5 甲基異丁基酮： 15 甲乙酮： 10 |
二乙烯三胺：3.0 二甲苯： 3.5 丁醇： 3.5 |
在25℃1天可干燥，7天干透。
2.酚醛固化環(huán)氧粉末涂料
環(huán)氧樹脂 100
酚醛固化劑171＃ 25
氣相SiO2 0.8
TiO2 28
Fe2O3 2.4
此涂料用于鋼筋防腐蝕。先將鋼筋在240℃下預(yù)熱30min，靜電噴涂環(huán)氧粉未涂料，在240℃下經(jīng)固化3min。
3.通用環(huán)氧聚酰胺底漆
|
組分1 |
組分2 |
|
環(huán)氧： 20 溶劑（30%丁醇+70%二甲苯）：20 鋅鉻黃： 22 氧化鋅： 7 滑石粉： 3 |
聚酰胺樹脂（胺值200）：12 混合溶劑： 12 |
