中國新型涂料網(wǎng)訊：
常言道，三分油漆，七分施工。很多油漆涂料廠對于油漆涂料的生產(chǎn)非常專業(yè)，但對于油漆涂料施工卻不擅長。因此其施工說明也寫的語焉不詳。即使其油漆質(zhì)量再好，碰上缺乏經(jīng)驗的施工人員，也難以獲得理想的漆膜質(zhì)量。
中泰致遠(yuǎn)(天津)涂料有限公司作為國內(nèi)領(lǐng)先的耐高溫涂料及涂裝方案供應(yīng)商，深知一份見解、明了而又不失詳盡的施工說明對于油漆涂料用戶的重要性，特將該公司W(wǎng)61-650耐高溫漆施工說明公布如下：
常言道，三分油漆，七分施工。很多油漆涂料廠對于油漆涂料的生產(chǎn)非常專業(yè)，但對于油漆涂料施工卻不擅長。因此其施工說明也寫的語焉不詳。即使其油漆質(zhì)量再好，碰上缺乏經(jīng)驗的施工人員，也難以獲得理想的漆膜質(zhì)量。
施工條件：
環(huán)境溫度：2～45℃；底材溫度：高于露點3℃。相對濕度：25%～75%。
表面處理：
被涂鋼鐵表面，必須徹底清除油污，氧化皮，鐵銹，舊涂層等。

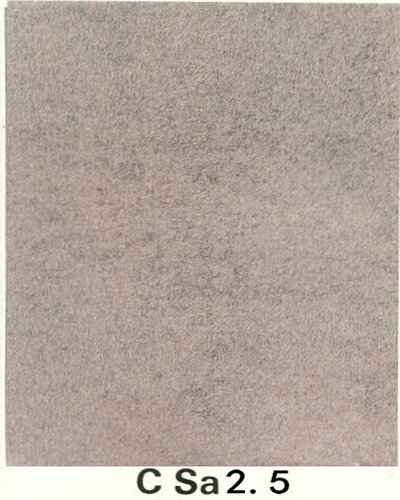

可采用拋丸或噴砂方法，達(dá)到Sa2.5級，也可采用手工除銹方法，達(dá)到ST3級。粗糙度達(dá)到30-70μm。
稀料開稀
施工前油漆進(jìn)行兌稀，具體操作方法如下：
開罐后，如有添加劑，按照規(guī)定比例，將添加劑加入主漆當(dāng)中。充分?jǐn)嚢杈鶆颉?/span>
添加稀釋劑以調(diào)整施工粘度：
手工噴涂建議底漆加入30%-40﹪稀釋劑，面漆加入20%-40%稀釋劑;
靜電噴涂建議底漆加入40﹪靜電專用稀釋劑，面漆加入20%-40%靜電專用稀釋劑。
施工方法：
 |
 |
 |
|
噴孔0.4-0.5mm,
噴涂壓力12-15Mpa。
|

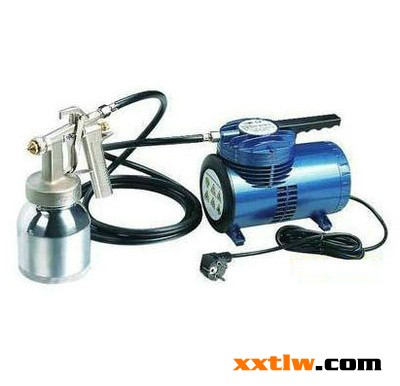

有氣噴涂：
噴孔2.0-2.5mm
,噴涂壓力0.3-0.4Mpa。
|
靜電噴涂：
靜電噴涂:靜電值15-55兆歐，
噴涂壓力：底漆18Mpa，面漆20Mpa；
工件間隔(1.5-2)米/分鐘。
|
兌稀量、噴涂的遍數(shù)、噴涂壓力，根據(jù)現(xiàn)場空壓機(jī)大小，噴槍口徑可自行調(diào)整，能達(dá)到涂膜厚度即可。
其他注意事項：
噴槍移動速度一般在30～60cm/s內(nèi)調(diào)整，并要求恒定。
 |
 |
 |
|
如果噴槍傾斜并呈圓弧狀運行或運動速度多變，
都得不到厚度均勻的漆膜，并易產(chǎn)生條紋和斑痕
|

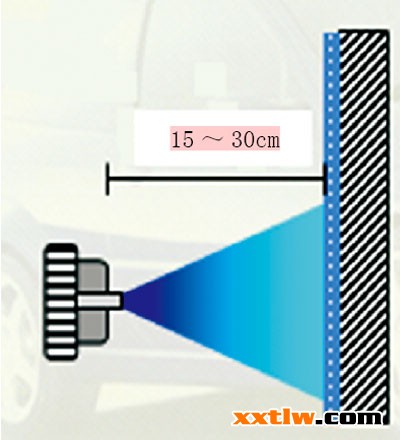

噴槍與工件表面的距離一般在在15～30cm之間。
要獲得更濕、色深和較厚的涂層，距離可近些；
要獲得更干、色淺和較薄的涂層，距離可遠(yuǎn)些
|
相鄰噴涂行程應(yīng)有個搭接量，即重合率，重合率應(yīng)達(dá)到50％～67％，
過快或者搭接不多時，就不易得到平滑的漆膜。
當(dāng)對漆層厚度的均勻性要求高時應(yīng)采用交叉噴涂法，
即先做豎直方向的噴涂，然后再做水平方向的噴涂。
|
底面涂裝間隔：
噴完底漆0.5h后噴面。
漆膜厚度(干膜)：
冷軋鋼板、鍍鋁板：底漆30-40μm 面漆25-35μm ，
鑄鐵板：底漆40-50μm，面漆25-35μm)，

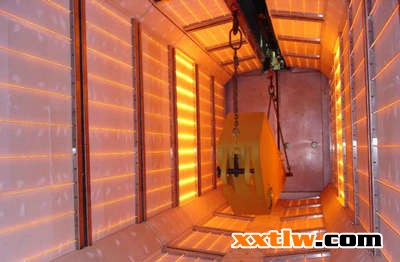

烘干：
底漆、面漆噴涂完成后后需放置30分鐘后進(jìn)爐烘。放入工件時，烘箱溫度不得高于100℃。
烘干條件：210-220℃，40分鐘。
噴涂完成后的樣板：
